Membrandach Waldstadion
Böblingen


Auftrag Stadt Böblingen
Architektur arch22
Bildrechte arch22
Leistungen Tragwerksplanung alle LPH
Materialien Stahl, Holz, Membrane
Überdachte Fläche 765 m²
Planungszeitraum 2017 - 2019
Fertigstellung 2019

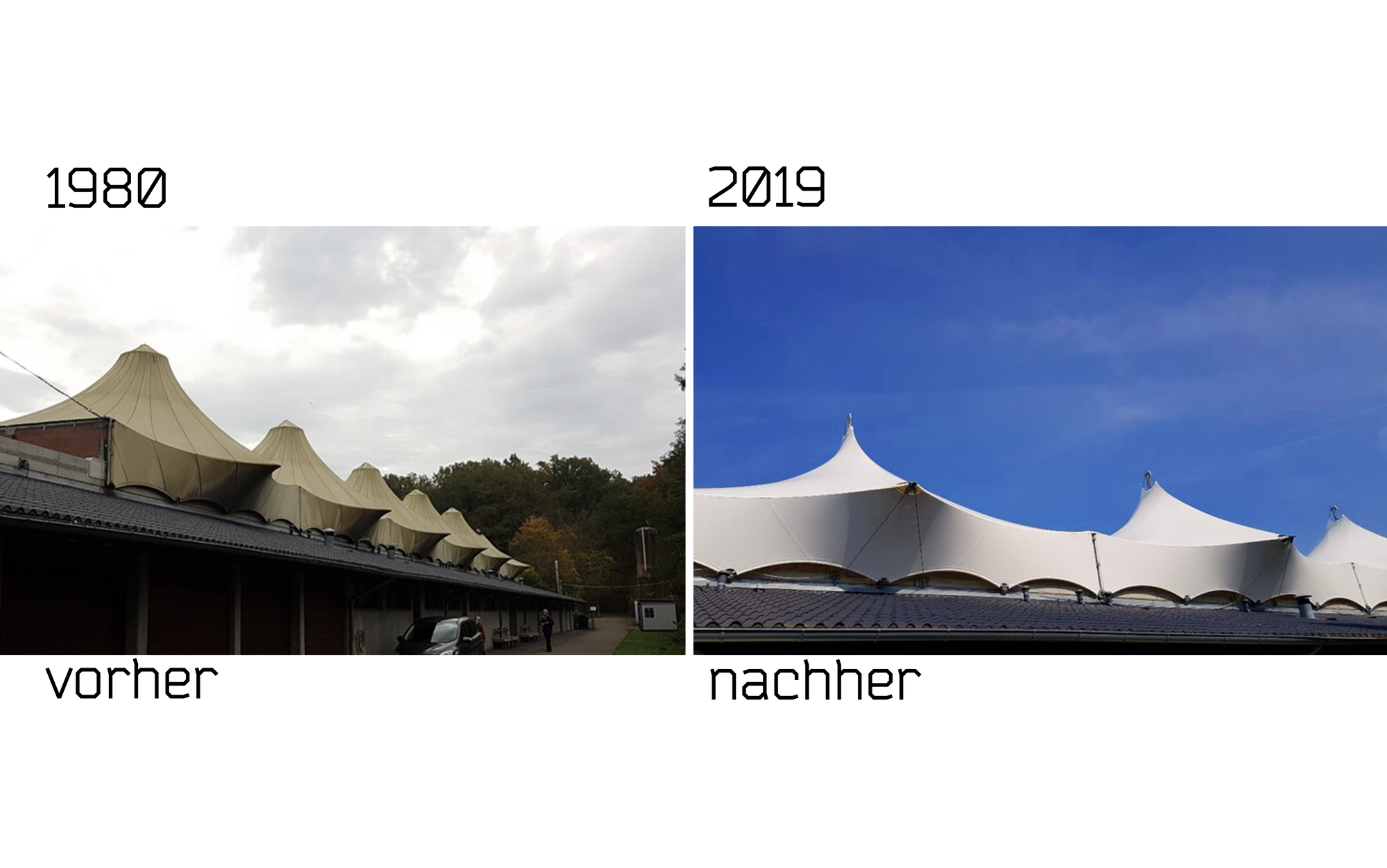

Alt und Neu - Neues Membrandach für das Waldstadion in Dagersheim bei größtmöglichem Erhalt der Bestandsunterkonstruktion.

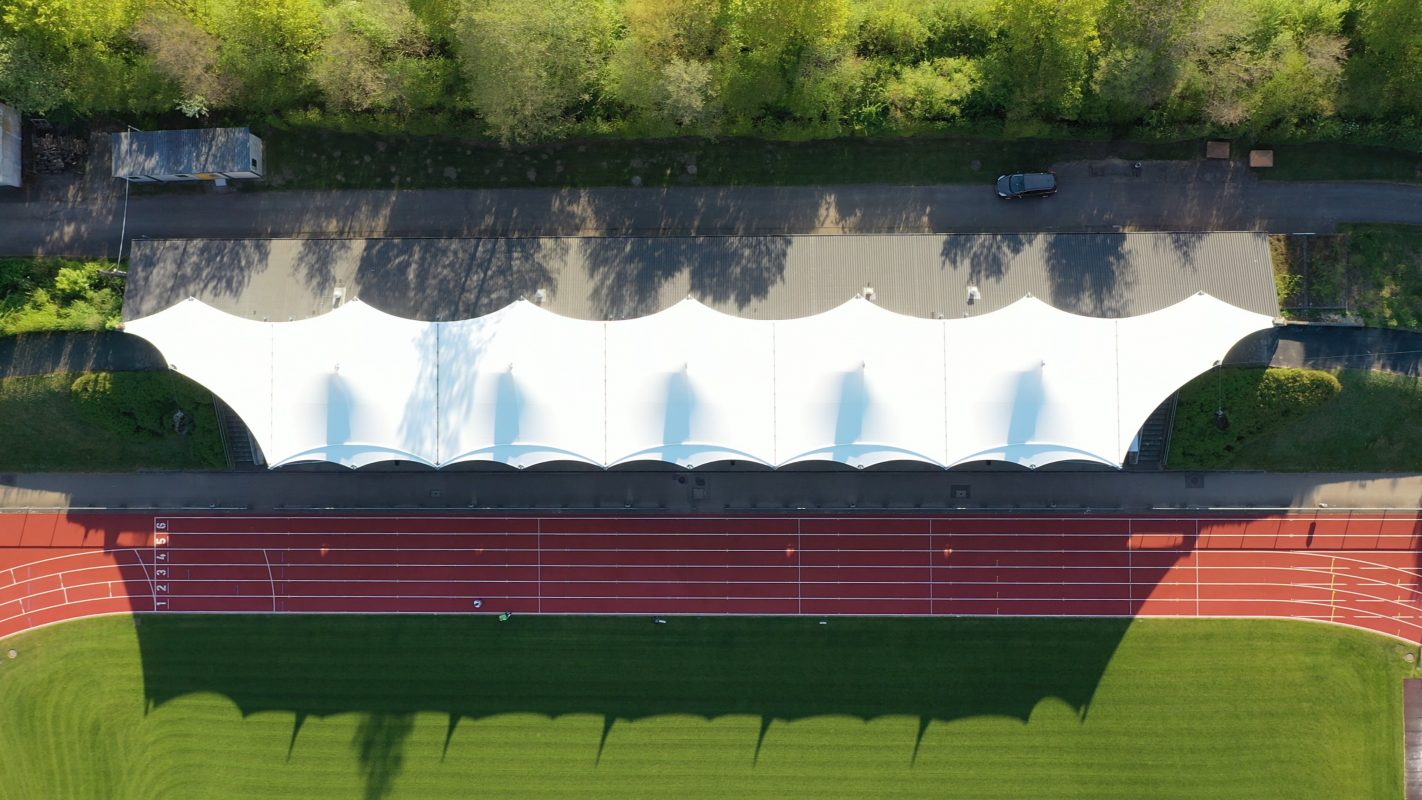

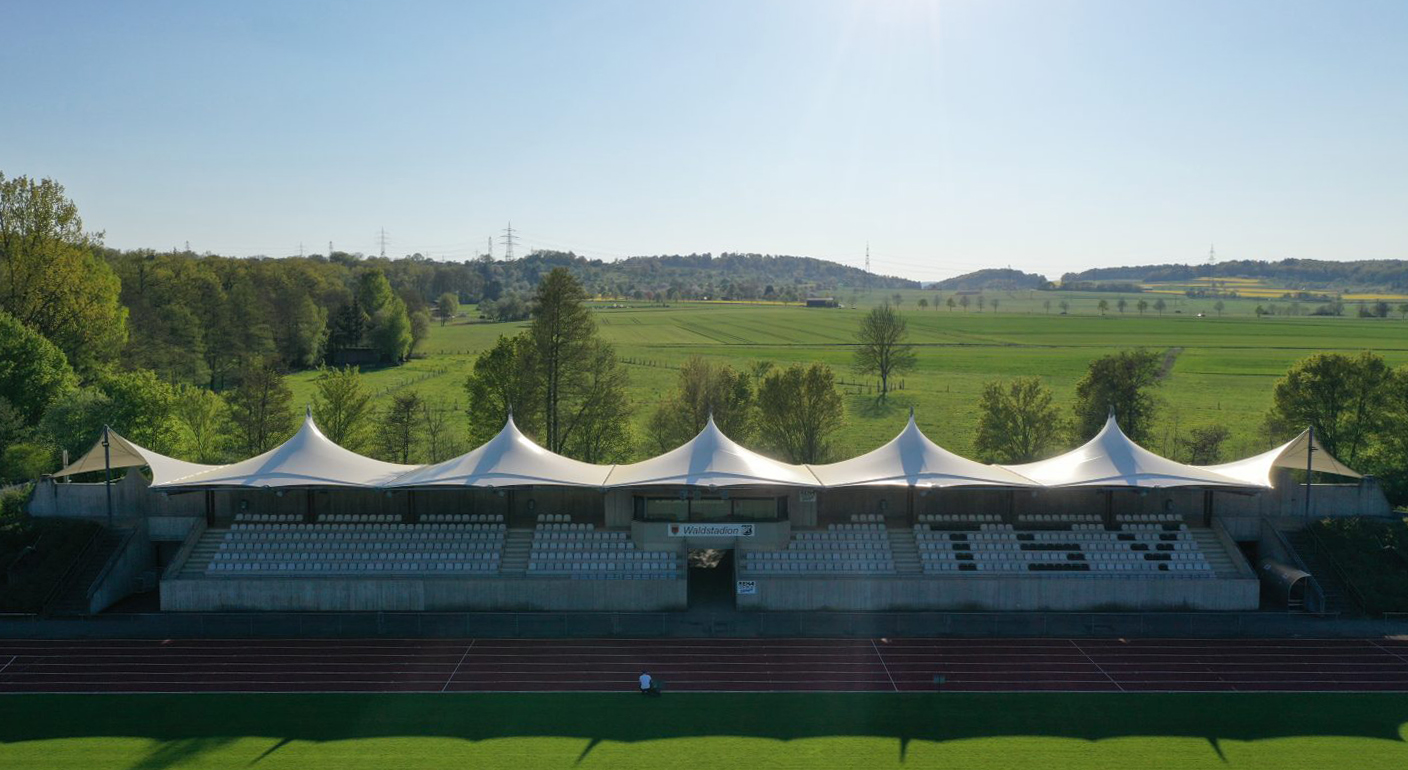

Durch die langgestreckte, auskragende Stahl-Holz-Konstruktion werden 900 Sitzplätze durch eine textile Dachkonstruktion vor Witterung geschützt.

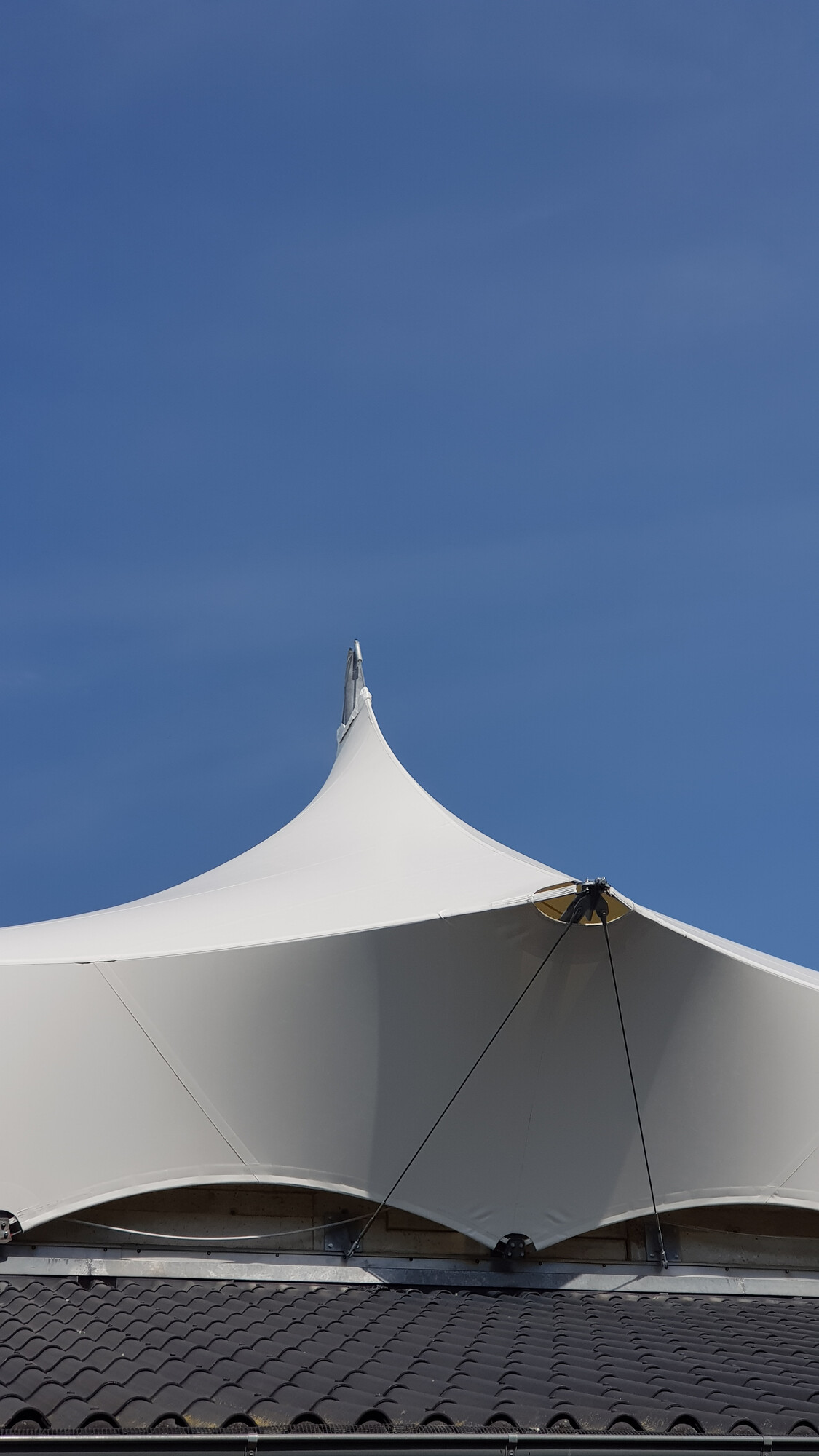

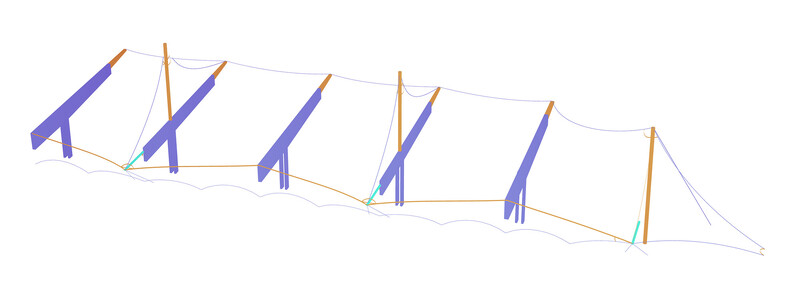

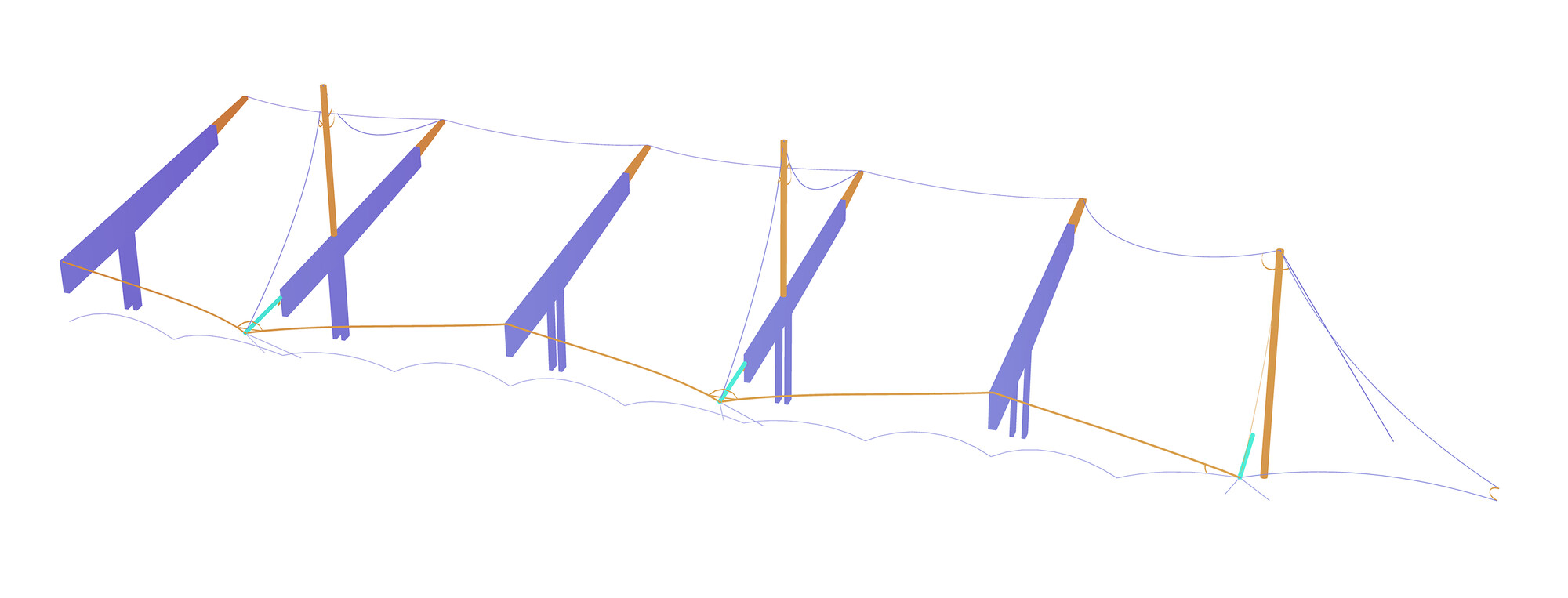

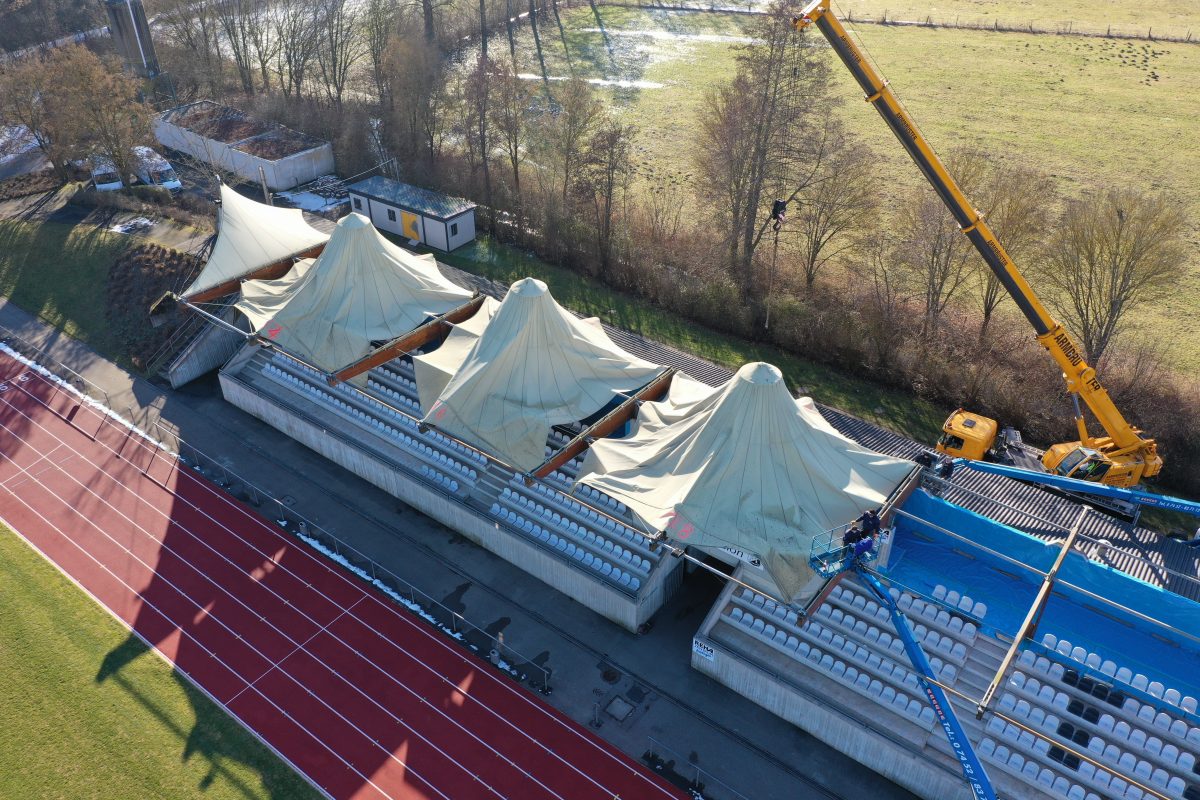

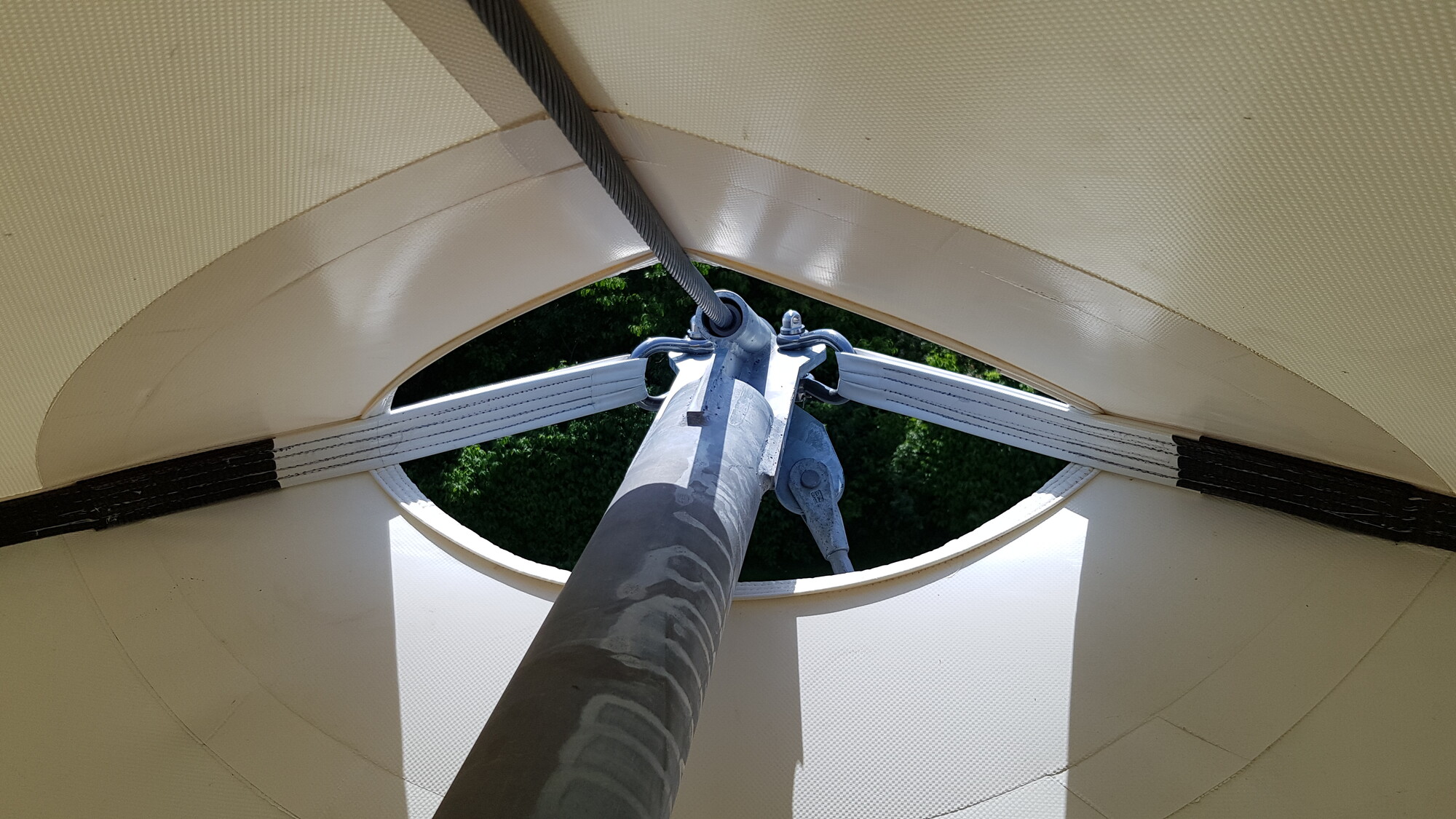

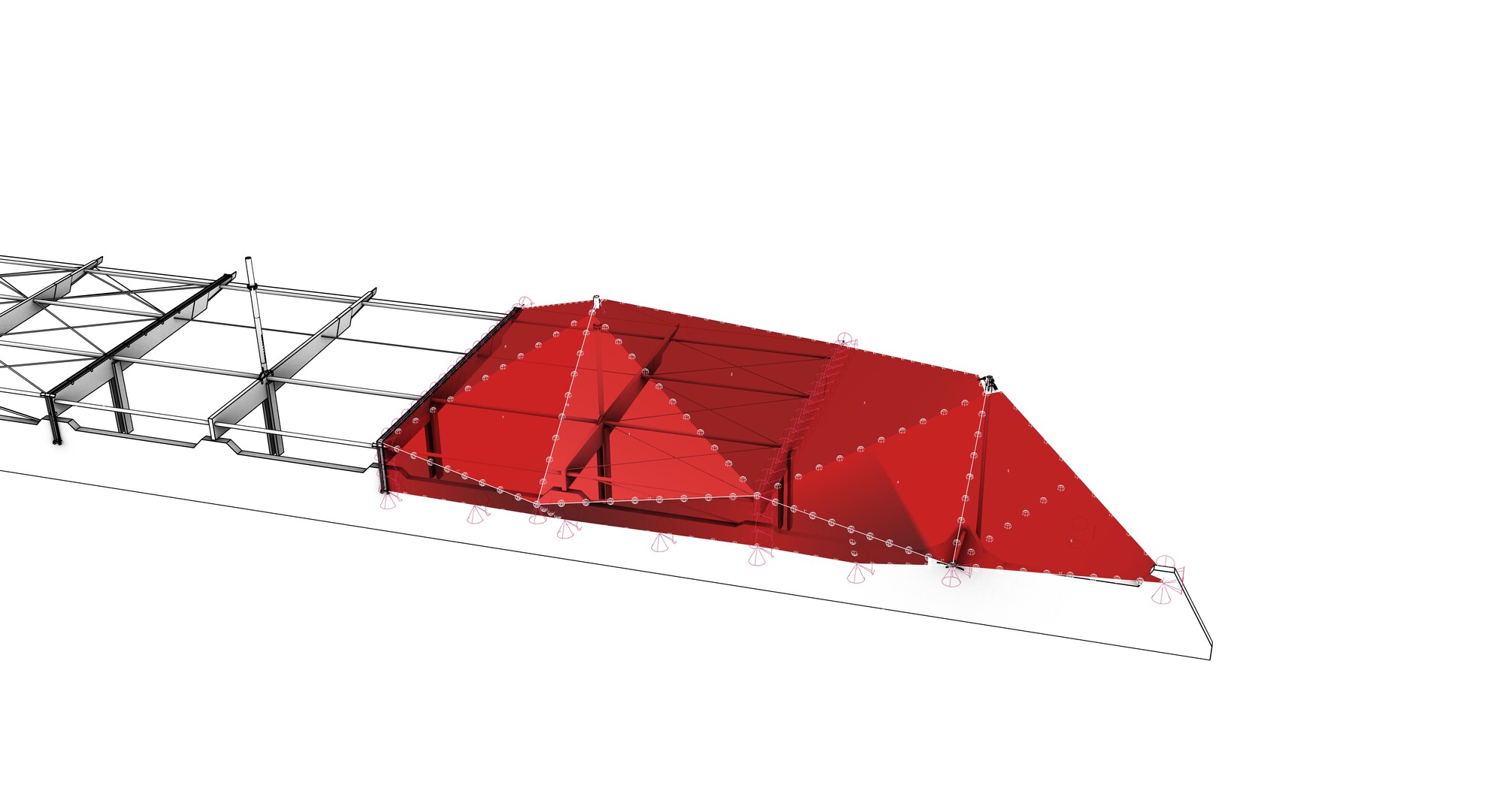

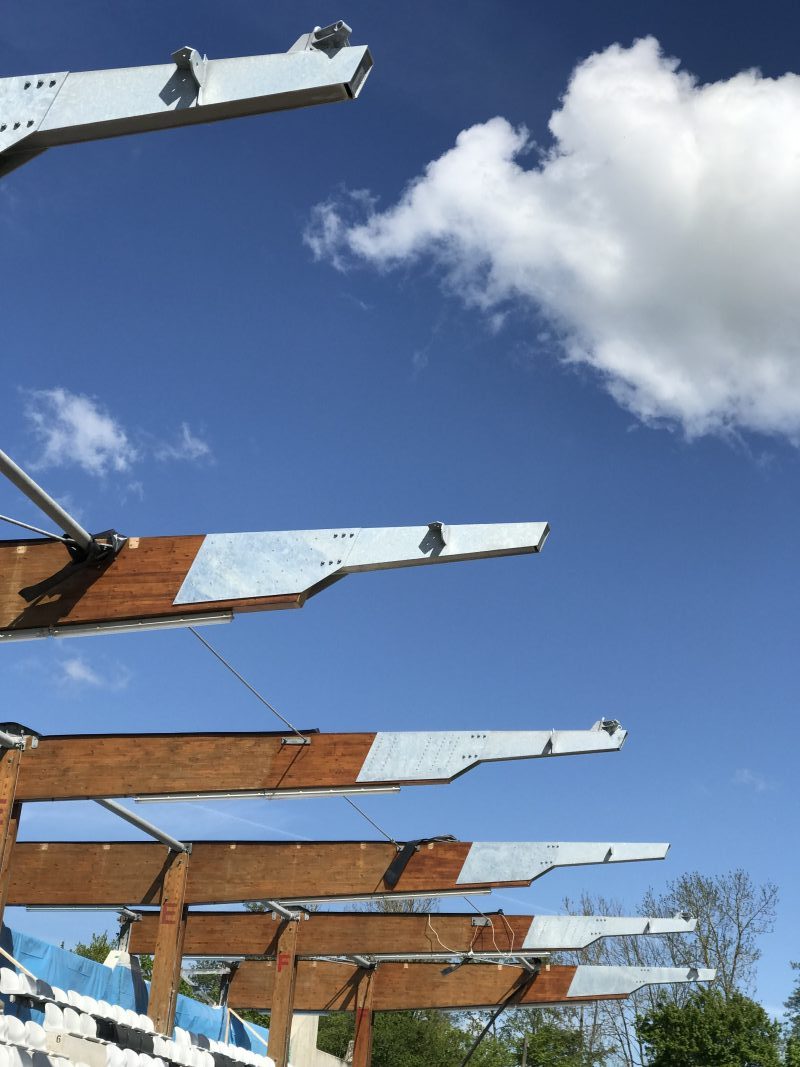

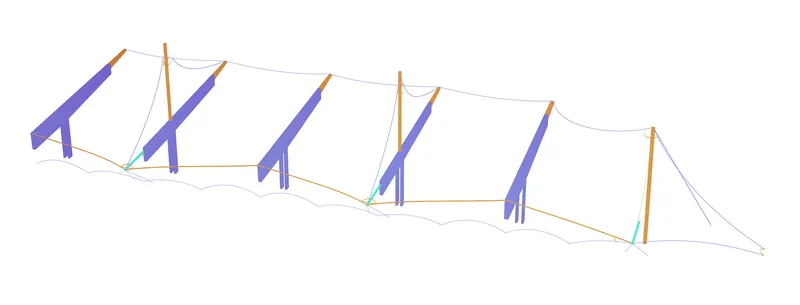

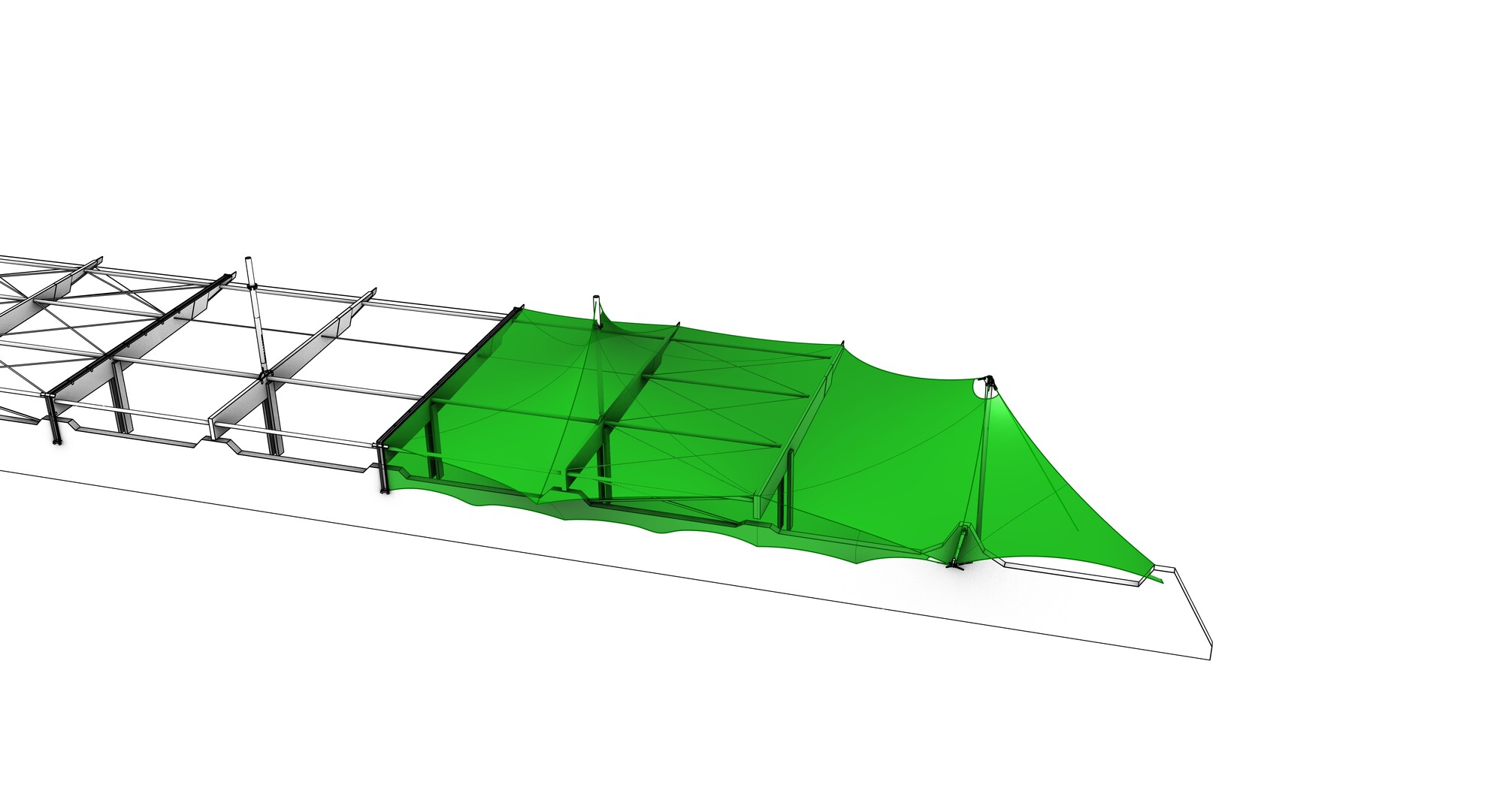

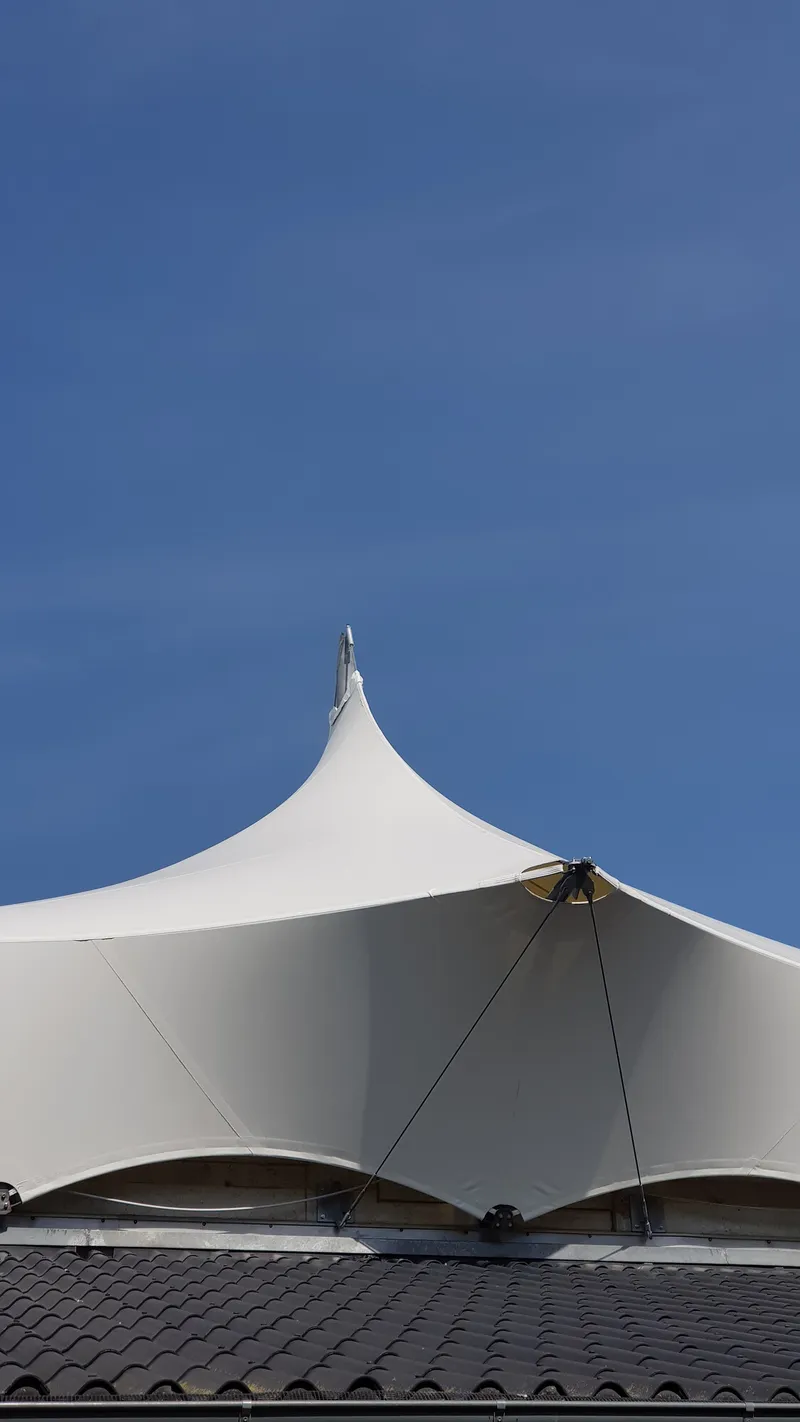

Auf Grundlage eines Windkanalversuchs wurden aktuelle Lastannahmen ermittelt und ein digitales Modell des Bestandes aufgebaut, welches mit der ursprünglichen Handstatik verglichen wurde. Um zukünftig keine höheren Kräfte in die Unterkonstruktion einzuleiten als bereits nachgewiesen, wurde die ursprüngliche Membranform im Bereich der Hochpunkte angepasst und über neu eingefügte Gratseile geführt. Alle Randseile der Membrane wurden erneuert, die wiederverwendeten Stahlmasten, Rinnen und Beschläge neu verzinkt. Die kaputten Spitzen der Brettschichtholzträger wurden zurückgeschnitten und durch biegesteif angeschlossene Stahlspitzen ersetzt.
